JSR-TH006系列过孔导电滑环

  • 产品简介:JSR-TH006系列过孔导电滑环,通孔直径 6mm(适用任何<=6mm),外径:40mm,通 路 数: 1-24,全铝合金结构的整体式精密导电滑环。支持signal(2A), 或10A的电源电流, ,电压380VAC/24VDC,工作电压可以定制达到1000V;防护等级可以定制达到IP68.
  • 订购热线:0755-33686808
  • 产品详情

  • 联系我们

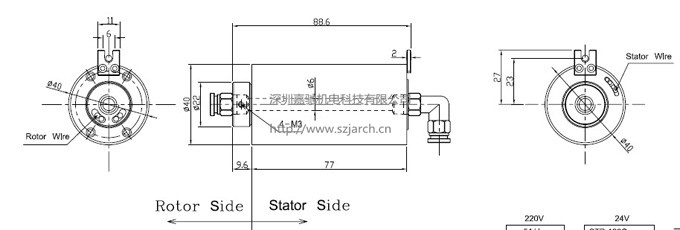

  • 产品尺寸图

  • 安装说明

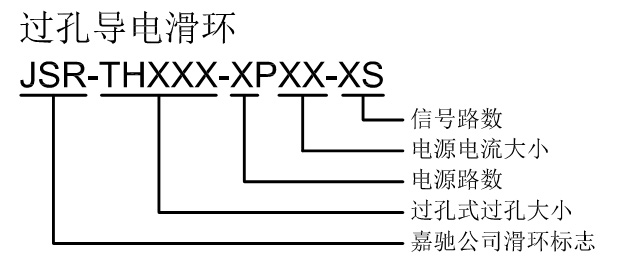

  • 选型说明

    ·独特接触设计提供更长寿命及免维护稳定运转(无需润滑剂)

    ·模块化设计,满足更高电流,转速,外形等需求

    ·多样化外形,支持更多安装要求

    ·支持信号,电源及其混合传输

    ·可支持1-126通路扩展

    ·可满足现在工业领域广泛使用的

    1.工业机器:

    钻井平台、绕线机、端面加工机、热滚机

    2. 旋转工作台:

    绕线机、灌装机、吹瓶机、游乐设备

    3.电缆卷筒:

    港口机械、吊装起重设备、路桥机械、塔台

    4.试验设备:

    离心测试台、分离机、测试仪器机

    5.机器人:

    包装设备、堆垛机、工艺控制设备、压模机

    6.展览/显示设备:

    汽车展台、旋转门、产品展台、旋转餐厅

    7.医疗设备:

    无影手术灯、直升机、雷达通讯设备



    电气性能 Electrical Spec.

    可选项 Options

    额定电压

    380VAC

    可装配法兰盘

    Rating voltage

    380VAC

    Flange for set up

    额定电流

    5A/路、 10A/路、15A/路

    导线出口方向、长度可选

    Rating current

    5A /Ring,10A /Ring,15A /Ring

    The wire exit direction,length is optional

    绝缘电阻

    1000MΩ@500 VDC

    支持更多通路数:1-126路

    Insulation resistance

    1000MΩ@500VDC

    Can combine more circuits:1-126Ring

    耐压

    600VDC@50HZ

    支持更高额定电流和额定电压

    Dielectric strength

    600VDC@50Hz

    Higher voltage and current capacity

    电气噪音

    10mΩ @6VDC,50mA,5Rpm

    可选更高转速:1000转/分钟、2500转/分钟、5000转/分钟等

    Electrical noise

    10mΩ@6VDC,50mA, 5Rpm

    Higher rotational seed:1000Rpm、2500Rpm、5000Rpm

    机械性能 Mechanical Spec

    环境性能 Environment

    转速

    300转/分钟

    工作温度

    -40℃~+80℃

    Speed

    300Rpm

    Working temperature

    -40℃~+80℃

    扭矩

    100N.cm

    机械振动

    MIL-SID-810E

    Torque

    100N.cm

    Mechanical vibration

    MIL-SID-810E

    防护等级

    IP 54(可选IP68)

    环境湿度

    60%

    Seal class

    IP54 (IP68Options)

    Humidity

    10% to 90% RH non-condensing

    接触材料

    贵金属

    环保认证

    Lead Free, RoHS compliant

    Contact material

    Precious Metal

    Materials

    Lead Free,RoHS compliant

    导线规格

    12色1.0mm2Teflon高温线

    CE Certified

    YES

    Lead Wire

    12color 1.0mm2Teflon wire

    CE Certified

    YES

    设计寿命

    5000万转

    *滑环寿命由滑环工作转速,工作环境和工作温度等决定

    Life

    500million revolutions

    相比较同类过孔滑环有着旋转精度高,性能更稳定,寿命更长。其采用接触材料采用贵金属+超硬镀金处理,力矩小,运转稳定,寿命长,电阻波动小,接触电阻小,保证优良的传输性能。

    客户提供定制需求--量身定做滑环确定滑环方案--确定签订合作合同--快递物流完成订单--售后跟踪服务





    嘉驰机电拥有资深的设计师团队,如果你要的产品上面没有,请点击:点击这里给我发消息 或致电: 0755-3368-6808
