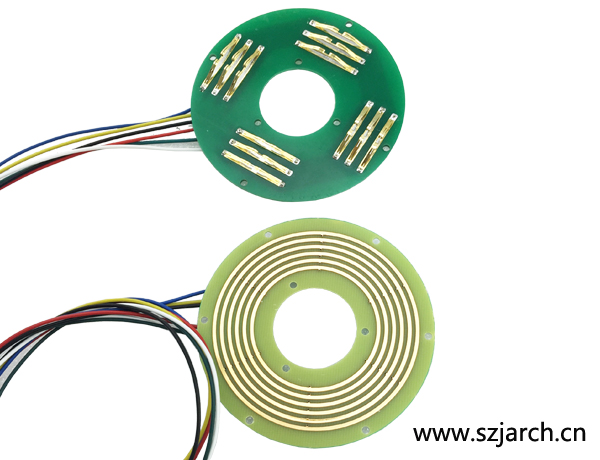

JSR-PS050系列超薄盘式导电滑环

  • 产品简介:PS050系列超薄盘式滑环,内孔50mm,创新性采用PCB作为基材,最薄厚度5.7mm,采用超薄超硬镀金处理,保证了接触点的稳定,超薄铜箔工艺。 最大电流可传输20A,寿命高达2500万转,通路支持1-58路。
  • 订购热线:0755-33686808
  • 产品详情

  • 联系我们

  • 产品尺寸图

  • 安装说明

  • 选型说明



    PS050系列超薄盘式滑环,内孔50mm,创新性采用PCB作为基材,最薄厚度5.7mm,采用超薄超硬镀金处理,保证了接触点的稳定,超薄铜箔工艺。



    最大电流可传输20A,寿命高达2500万转,通路支持1-58路。





    注:12个颜色为一组,分别1-12,下一组再从1-12,重复前12个颜色,每组采用号码管作为组序号标识。



    同心度通过PCB4周的定位螺丝来保证,压力通过PCB之间的间距来保证。

    由于PCB滑环是转子和定子分离的滑环,独立安装,因此在安装的时候特别要注意安装的相对位置,保证触点和环道有足够的压力和同心度。

    触点的压力由2PCB板的间距来确定,上板面到下板面的距离为5.7mm左右即可。



    安装注意事项。

    1,在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。

    2,确保固定部分的螺母不松动,避免松动导致上下板面不同心,导致接触不良。

    3,转子部分和定子部分独立安装,但是一定要保证同心度转子和定子的位置,保证足够的接触触点压力。

    4,滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。

    5,定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。





    嘉驰机电拥有资深的设计师团队,如果你要的产品上面没有,请点击:点击这里给我发消息 或致电: 0755-3368-6808



    超薄滑环,PSB板滑环,盘式滑环,过孔盘式滑环
