JSR-PS038系列超薄盘式导电滑环
- 产品简介：PS038系列超薄盘式滑环，内孔38.1mm，创新性采用PCB作为基材,最薄厚度5.7mm，采用超薄超硬镀金处理，保证了接触点的稳定，超薄铜箔工艺。 最大电流可传输20A，寿命高达2500万转，通路支持1-58路。
- 订购热线：0755-33686808
-
产品详情
联系我们

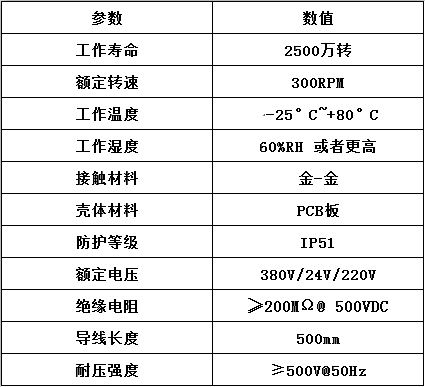

产品尺寸图
安装说明
选型说明
.jpg)

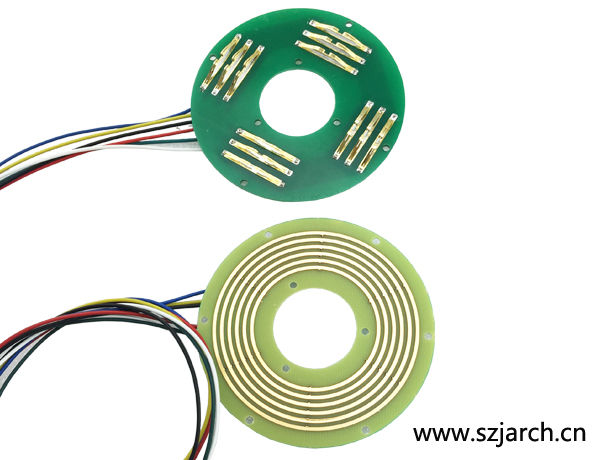

PS038系列超薄盘式滑环，内孔38.1mm，创新性采用PCB作为基材,最薄厚度5.7mm，采用超薄超硬镀金处理，保证了接触点的稳定，超薄铜箔工艺。
最大电流可传输20A，寿命高达2500万转，通路支持1-58路。
注:12个颜色为一组,分别1-12,下一组再从1-12,重复前12个颜色,每组采用号码管作为组序号标识。
同心度通过PCB板4周的定位螺丝来保证，压力通过PCB之间的间距来保证。

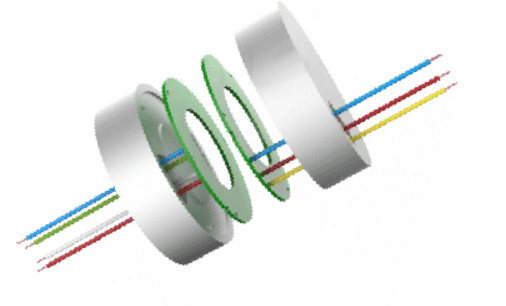

由于PCB滑环是转子和定子分离的滑环,独立安装，因此在安装的时候特别要注意安装的相对位置，保证触点和环道有足够的压力和同心度。
触点的压力由2块PCB板的间距来确定，上板面到下板面的距离为5.7mm左右即可。
安装注意事项。
1,在滑环安装时，务必要保护好导线，避免因导线绝缘层损坏而影响到产品品质。
2,确保固定部分的螺母不松动，避免松动导致上下板面不同心，导致接触不良。
3,转子部分和定子部分独立安装，但是一定要保证同心度转子和定子的位置,保证足够的接触触点压力。
4,滑环是精密电气元件，应该在一个干燥，少尘的环境下工作，如果环境恶劣，应增加防护措施。
5,定子线远离转动轴，转子线远离固定部分，以免在旋转中刮伤导线。
嘉驰机电拥有资深的设计师团队，如果你要的产品上面没有，请点击: 或致电: 0755-3368-6808
