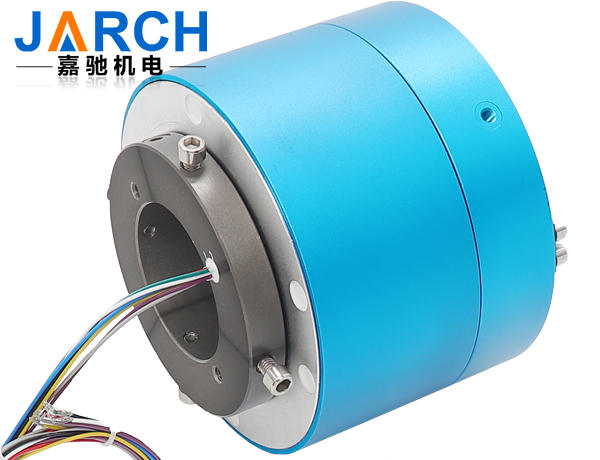

JSR-HY038-12E-1G系列电气旋转接头

  • 产品简介:JSR-HY038-12E-1G电气组合滑环是由嘉驰机电为客户开发的12路电,1路压缩空气的组合滑环,该组合滑环的电路部分由12路信号组成;液压旋转接头部分由1路压缩空气通路组成。
  • 订购热线:0755-33686808
  • 产品详情

  • 联系我们

  • 产品尺寸图

  • 安装说明

  • 选型说明



    1、可以传输于任何旋转体的微小电流,电源电流或各种数据信号。

    2、可以传输液压动力,从0.8Mpa-20Mpa可以选择。

    3、可以传输压缩空气或其他特殊气体,以实现所需功能要求。

    4、电滑环通路数从2-96路可以选择,液压旋转接头(气动旋转接头)从1-36路可以选择。

    5、转速可以从10rpm-300rpm可以选择,满足各种设备的需求。

    旋转工作盘的信号和电流混合

    机器人精密动态检测仪器

    水平镀铜生产线

    智能动态玩具

    智能家电

    旋转舞台

    葡萄糖灌装生产设备、药液灌装设备



    嘉驰机电拥有资深的设计师团队,如果你需要电气导电滑环尺寸图请联系嘉驰机电工程部

    联系方式:Q Q:1766590576

              手 机:13714251726

    联系人:易工

    电气性能 Electrical Spec.

    可选项 Options

    额定电压

    380VAC

    可装配法兰盘

    Rating voltage

    380VAC

    Flange for set up

    额定电流

    5A/路、 10A/路、15A/路

    导线出口方向、长度可选

    Rating current

    5A /Ring,10A /Ring,15A /Ring

    The wire exit direction,length is optional

    绝缘电阻

    1000MΩ@500 VDC

    支持更多通路数:1-126路

    Insulation resistance

    1000MΩ@500VDC

    Can combine more circuits:1-126Ring

    耐压

    600VDC@50HZ

    支持更高额定电流和额定电压

    Dielectric strength

    600VDC@50Hz

    Higher voltage and current capacity

    电气噪音

    10mΩ @6VDC,50mA,5Rpm

    可选更高转速:1000转/分钟、2500转/分钟、5000转/分钟等

    Electrical noise

    10mΩ@6VDC,50mA, 5Rpm

    Higher rotational seed:1000Rpm、2500Rpm、5000Rpm

    机械性能 Mechanical Spec

    环境性能 Environment

    转速

    300转/分钟

    工作温度

    -40℃~+80℃

    Speed

    300Rpm

    Working temperature

    -40℃~+80℃

    扭矩

    100N.cm

    机械振动

    MIL-SID-810E

    Torque

    100N.cm

    Mechanical vibration

    MIL-SID-810E

    防护等级

    IP 54(可选IP68)

    环境湿度

    60%

    Seal class

    IP54 (IP68Options)

    Humidity

    10% to 90% RH non-condensing

    接触材料

    贵金属

    环保认证

    Lead Free, RoHS compliant

    Contact material

    Precious Metal

    Materials

    Lead Free,RoHS compliant

    导线规格

    12色1.0mm2Teflon高温线

    CE Certified

    YES

    Lead Wire

    12color 1.0mm2Teflon wire

    CE Certified

    YES

    设计寿命

    5000万转

    *滑环寿命由滑环工作转速,工作环境和工作温度等决定

    Life

    500million revolutions

    1、通路数:1路,介质:压缩空气,温度:-20-+80°C。

    2、通道压力:1路12mm通气管,正压,1.0Mpa。

    3、外壳材料:铝合金。

    4、转速:0-50rpm。



    嘉驰机电拥有资深的设计师团队,如果你要的产品上面没有,请点击:点击这里给我发消息 或致电: 0755-3368-6808
