JSR-HT050系列耐高温导电滑环
- 产品简介：JSR-HT050系列耐温导电滑环，通孔直径50.8mm（适用任何<=50.8mm），外径：120mm,通路数：1-24,全铝合金结构的整体式精密导电滑环。支持热电偶信号（2A），或10A-50A的的电源电流，电压380VAC/24VDC,该滑环可以满足180℃、200℃、240℃工作环境的需求。
- 订购热线：0755-33686808
-
产品详情
联系我们

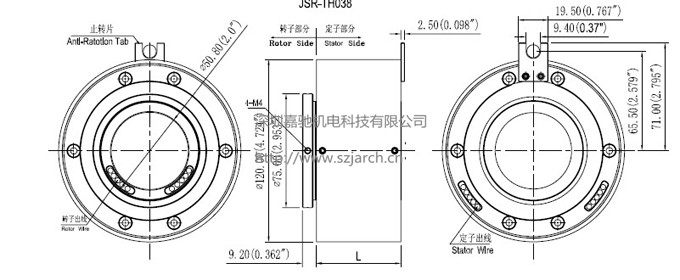

产品尺寸图
安装说明

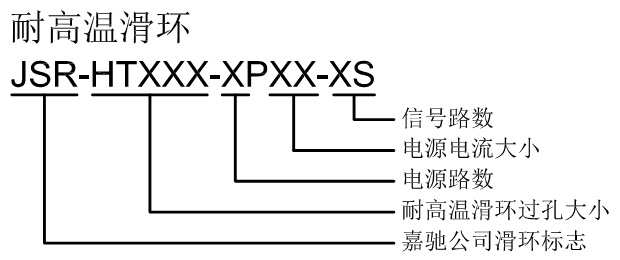

选型说明
.jpg)
.独特接触设计提供更长寿命及免维护稳定运转（无需润滑剂）
·模块化设计，满足更高电流，转速，外形等需求
·多样化外形，支持更多安装要求
·支持信号，电源及其混合传输
·可支持1-126通路扩展
·可满足现在工业领域广泛使用的
1.工业机器：
钻井平台、绕线机、端面加工机、热滚机
2. 旋转工作台：
绕线机、灌装机、吹瓶机、游乐设备
3.电缆卷筒：
港口机械、吊装起重设备、路桥机械、塔台
4.试验设备：
离心测试台、分离机、测试仪器机
5.机器人：
包装设备、堆垛机、工艺控制设备、压模机
6.展览/显示设备：
汽车展台、旋转门、产品展台、旋转餐厅
7.医疗设备：
无影手术灯、直升机、雷达通讯设备
.jpg)
|
电气性能 Electrical Spec. |
可选项 Options |
||
|
额定电压 |
380VAC |
可装配法兰盘 |
|
|
Rating voltage |
380VAC |
Flange for set up |
|
|
额定电流 |
5A/路、 10A/路、15A/路 |
导线出口方向、长度可选 |
|
|
Rating current |
5A /Ring，10A /Ring，15A /Ring |
The wire exit direction,length is optional |
|
|
绝缘电阻 |
1000MΩ@500 VDC |
支持更多通路数：1-126路 |
|
|
Insulation resistance |
1000MΩ@500VDC |
Can combine more circuits:1-126Ring |
|
|
耐压 |
600VDC@50HZ |
支持更高额定电流和额定电压 |
|
|
Dielectric strength |
600VDC@50Hz |
Higher voltage and current capacity |
|
|
电气噪音 |
10mΩ @6VDC,50mA,5Rpm |
可选更高转速：1000转/分钟、2500转/分钟、5000转/分钟等 |
|
|
Electrical noise |
10mΩ@6VDC,50mA, 5Rpm |
Higher rotational seed:1000Rpm、2500Rpm、5000Rpm |
|
|
机械性能 Mechanical Spec |
环境性能 Environment |
||
|
转速 |
300转/分钟 |
工作温度 |
+180℃~300℃ |
|
Speed |
300Rpm |
Working temperature |
+180℃~300℃ |
|
扭矩 |
100N.cm |
机械振动 |
MIL-SID-810E |
|
Torque |
100N.cm |
Mechanical vibration |
MIL-SID-810E |
|
防护等级 |
IP 54(可选IP68) |
环境湿度 |
60% |
|
Seal class |
IP54 (IP68Options) |
Humidity |
10% to 90% RH non-condensing |
|
接触材料 |
贵金属 |
环保认证 |
Lead Free, RoHS compliant |
|
Contact material |
Precious Metal |
Materials |
Lead Free,RoHS compliant |
|
导线规格 |
12色1.0mm2Teflon高温线 |
CE Certified |
YES |
|
Lead Wire |
12color 1.0mm2Teflon wire |
CE Certified |
YES |
|
设计寿命 |
5000万转 |
*滑环寿命由滑环工作转速，工作环境和工作温度等决定 |
|
|
Life |
500million revolutions |
|
|
相比较同类高温滑环有着旋转精度高，性能更稳定，寿命更长。其采用接触材料采用贵金属+超硬镀金处理，力矩小，运转稳定，寿命长，电阻波动小，接触电阻小，保证优良的传输性能。
客户提供定制需求--量身定做滑环确定滑环方案--确定签订合作合同--快递物流完成订单--售后跟踪服务
嘉驰机电拥有资深的设计师团队，如果你要的产品上面没有，请点击: 或致电: 0755-3368-6808
