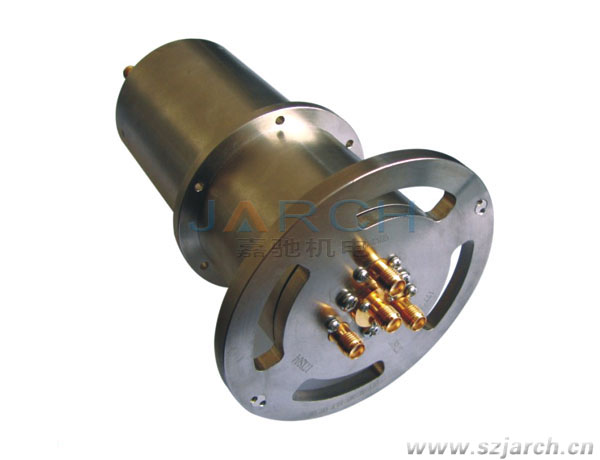

JSR-HF4LSMA系列高频导电滑环
- 产品简介：高频旋转接头用于连续旋转装置中，在固定部分与旋转部分之间传输高频信号，此类滑环可以通过频率高达500 MHz－30GHz 以上的模拟信号。此系列分为单通道高频滑环及多通道高频滑环两种。
- 订购热线：18682030265
-
产品详情
联系我们

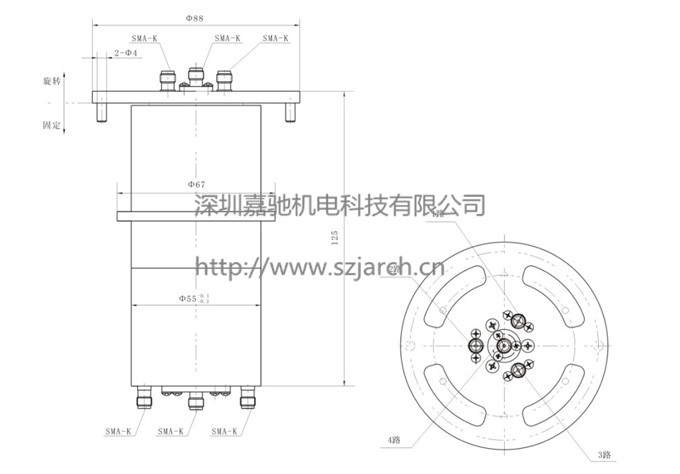

产品尺寸图
安装说明
选型说明
1、尺寸紧凑，满足产品小型化的需求。
2、双精密滚动轴承支撑，低扭矩，长寿命。
3、可传输电源、数据信号。
4、多种规格的法兰方便选择。
5、金-金触点，接触电阻极低。
6、兼容数据总线协议。
7、运转平滑。
8、低力矩。
1、军用雷达天线、多轴式三维空间模拟器、动中通。
2、带有射频信号的天线转台、支持1080P、1080I等HD-SDI的高清转台。
3、支持1080P、1080I等HD-SDI的多功能一体机（高速球）。
4、CCTV/摄像仪器、测试设备，交通控制、防御系统。
5、手术灯、离心测试台、分离机。
| 电气性能 | |||||||||
| 额定电压 | 380VAC/DC | ||||||||
| 端口类型 | SMA-K/SMA-K | ||||||||
| 特性阻抗 | 50Ω | ||||||||
| 外导体接触电阻 | ≤65mΩ | ||||||||
| 内导体接触电阻 | ≤50mΩ | ||||||||
| 绝缘电阻 | ≥1500MΩ@500V | ||||||||
| 耐压强度 | ≥2000V@50Hz | ||||||||
| 插入损耗 | 1路 | loss≤0.3dB | 2路 | loss≤0.3dB | 3路 | loss≤0.3dB | 4路 | loss≤0.3dB | |
| 频率范围 | 1路 | DC-500GHZ | 2路 | DC-500GHZ | 3路 | DC-500GHZ | 4路 | DC-1.2GHZ | |
| 电压驻波比起伏 | 1路 | 0.1 | 2路 | 0.1 | 3路 | 0.1 | 4路 | 0.1 | |
| 电压驻波比 | 1路 | VSWR≤1.3 | 2路 | VSWR≤1.2 | 3路 | VSWR≤1.2 | 4路 | VSWR≤1.2 | |
| 插入损耗起伏 | 1路 | 0.05dB | 2路 | 0.05dB | 3路 | 0.05dB | 4路 | 0.05dB | |
| 导线规格 | 铁氟龙RG316 | ||||||||
| 导线长度 | 标准300mm | ||||||||
| 触点材料 | 金---金 | ||||||||
| 隔离度 | ≥60dB | ||||||||
| 机械性能 | |||||||||
| 防护等级 | IP54 | ||||||||
| 工作温度 | -40℃~ +70℃ | ||||||||
| 工作湿度 | 60%RH | ||||||||
| 工作速度 | 10rpm max | ||||||||
| 外壳材质 | 黄铜镀锌 | ||||||||
客户提供定制需求--量身定做高频滑环确定高频滑环方案--确定签订合作合同--快递物流完成订单--售后跟踪服务。
嘉驰机电拥有资深的设计师团队，如果你要的产品上面没有，请点击: 或致电: 18682030265
高频滑环,高频旋转接头,高频导电滑环
