JSR-HF01-SMK-40系列高频导电滑环

  • 产品简介:高频旋转接头用于连续旋转装置中,在固定部分与旋转部分之间传输高频信号, 此类滑环可以通过频率高达500 MHz-30GHz 以上的模拟信号。此系列分为单通道高频滑环 及多通道高频滑环两种。
  • 订购热线:0755-33686808
  • 产品详情

  • 联系我们

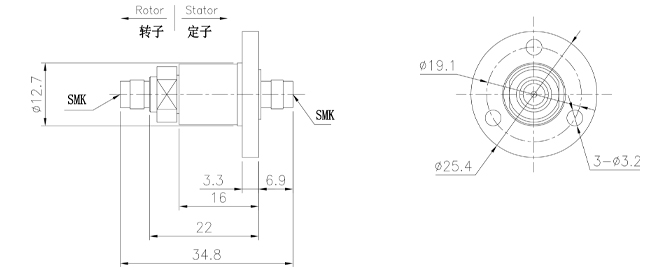

  • 产品尺寸图

  • 安装说明

  • 选型说明

    1、尺寸紧凑,满足产品小型化的需求。

    2、双精密滚动轴承支撑,低扭矩,长寿命。

    3、可传输电源、数据信号。

    4、多种规格的法兰方便选择。

    5、金-金触点,接触电阻极低。

    6、兼容数据总线协议。

    7、运转平滑。

    8、低力矩。

    1、军用雷达天线、多轴式三维空间模拟器、动中通。

    2、带有射频信号的天线转台、支持1080P、1080I等HD-SDI的高清转台。

    3、支持1080P、1080I等HD-SDI的多功能一体机(高速球)。

    4、CCTV/摄像仪器、测试设备,交通控制、防御系统。

    5、手术灯、离心测试台、分离机。



    技术规格参数

    电气指标

    频率范围

    DC-18GHz

    相位波动,Max

    1.0°

    电压驻波比,Max

    1.5

    驻波精度

    0.05

    插入损耗,Max

    0.3dB

    插入损耗精度

    0.05dB

    峰值功率,Max

    1000W

    平均功率,Max

    100W

    机械指标

    接口类型

    SMA Female(50Ω)

    机构类型

    I型

    材质

    外导体:不锈钢、铝合金

    表面处理

    外导体:钝化、阳极氧化

    内导体:铍青铜

    内导体:镀金

    启动力矩,Max

    0.05牛.米@20℃

    持续旋转力矩,Max

    0.05牛.米@20℃

    IP防护等级

    IP50

    重量

    0.1KG

    转速

    100rmp

    界面尺寸

    符合GJB52446

    环境适应性

    工作温度

    -55℃ - 85℃

    相对湿度,Max

    95%(40℃±5℃)

    寿命

    100万转





    客户提供定制需求--量身定做高频滑环确定滑环方案--确定签订合作合同--快递物流完成订单--售后跟踪服务



    嘉驰机电拥有资深的设计师团队,如果你要的产品上面没有,请点击:点击这里给我发消息 或致电: 0755-3368-6808



    高频滑环,高频导电滑环,视频滑环
