JSR-HF01-NK-18系列高频导电滑环

  • 产品简介:高频旋转接头用于连续旋转装置中,在固定部分与旋转部分之间传输高频信号, 此类滑环可以通过频率高达500 MHz-30GHz 以上的模拟信号。此系列分为单通道高频滑环 及多通道高频滑环两种。
  • 订购热线:0755-33686808
  • 产品详情

  • 联系我们

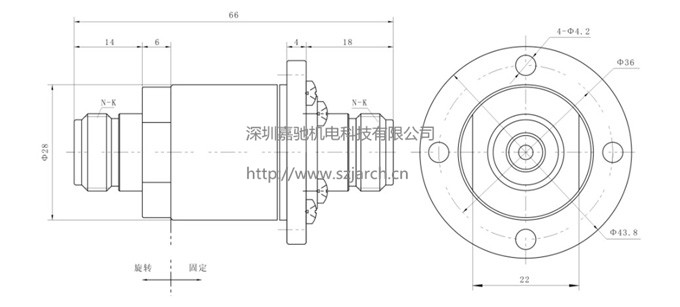

  • 产品尺寸图

  • 安装说明

  • 选型说明

    1、尺寸紧凑,满足产品小型化的需求。

    2、双精密滚动轴承支撑,低扭矩,长寿命。

    3、可传输电源、数据信号。

    4、多种规格的法兰方便选择。

    5、金-金触点,接触电阻极低。

    6、兼容数据总线协议。

    7、运转平滑。

    8、低力矩。

    1、军用雷达天线、多轴式三维空间模拟器、动中通。

    2、带有射频信号的天线转台、支持1080P、1080I等HD-SDI的高清转台。

    3、支持1080P、1080I等HD-SDI的多功能一体机(高速球)。

    4、CCTV/摄像仪器、测试设备,交通控制、防御系统。

    5、手术灯、离心测试台、分离机。



    电气性能

    额定电压

    380VAC/DC

    频率范围

    DC—18GHz

    特性阻抗

    50Ω

    外导体接触电阻

    ≤65mΩ

    内导体接触电阻

    ≤50mΩ

    绝缘电阻

    ≥1500MΩ@500V

    耐压强度

    ≥2000V@50Hz

    输入输出

    N-K/N-K

    触点材料

    金/金

    导线规格

    铁氟龙RG316

    导线长度

    标准300mm

    插入损耗

    ≤0.5dB/3GHz

    电压驻波比

    直式≤1.25

    机械性能

    防护等级

    IP54

    工作温度

    -40℃~ +70℃

    工作湿度

    60%RH

    工作速度

    10rpm max

    外壳材质

    黄铜镀锌



    客户提供定制需求--量身定做高频滑环确定滑环方案--确定签订合作合同--快递物流完成订单--售后跟踪服务



    嘉驰机电拥有资深的设计师团队,如果你要的产品上面没有,请点击:点击这里给我发消息 或致电: 0755-3368-6808



    高频滑环,高频导电滑环,视频滑环
