JSR-HD-16系列高清导电滑环
- 产品简介：高清导电滑环，专门为满足高速串行数字信号或模拟信号传输而开发的产品，可适用于1080P、1080I等HD-SDI高清视频信号传输，传输速率可达3Gbps/3GHz或更高。该款产品包含1路高频信号通道和8或12路常规信号通道，高频信号采用的是50Ω特性阻抗射频同轴结构，配MMCX接头（其他指定接插件可转接，导线规格RG178、RG316、RG174等可选）；常规信号通路可用于电源、控制信号或其他低频信号的传输。而且可提供不同电气通路组合（视频，控制，传感，电源，以太网等）采用国内领先的军工级高标准表面处理工艺，金对金触点，保证极低接触电阻和超长工
- 订购热线：0755-33686808
-
产品详情
联系我们

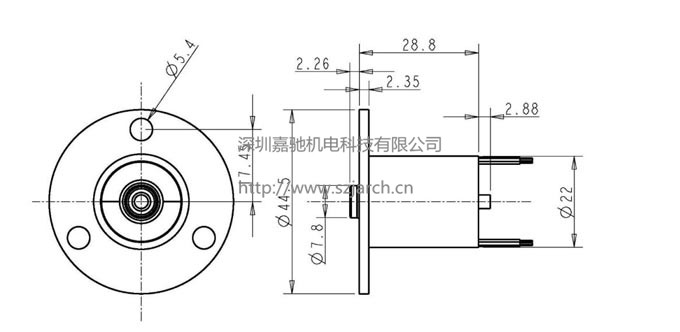

产品尺寸图
安装说明
选型说明
1、旋转接触面为金-金，贵金属接触保证超长工作寿命
2、360度流畅无限制旋转完全满足图像及数据传输
3、产品系列完整，按客户需求定制所需要的产品
4、结构紧凑，运转平滑
5、低力矩，低噪音，高清晰度
6、在狭小空间内能运转自如，防潮、防尘、耐高温长寿命
7、可传输电源、数据信号。
8、多种规格的法兰方便选择。
.jpg)
|
数字系统 |
CT设备 |
|
监控摄像头 |
机械设备 |
|
机械手臂 |
啤酒生产设备 |
|
旋转灯箱 |
牛奶生产设备 |
|
旋转镀银生产线 |
直升机 |
|
旋转摄像机 |
雷达通讯 |
|
卷筒机 |
飞航设备 |
|
热滚轮 |
坦克旋转炮塔 |
|
压模机 |
旋转门 |
|
自动绕线机 |
游乐设施 |
|
LED广告灯 |
生产作业流水线 |
|
高速球 |
无影灯 |
|
规格参数 |
|
|
基本参数: |
|
|
路数 |
1~80路 |
|
外径 |
22mm |
|
转速 |
500rpm |
|
工作温度 |
-40℃~ +80℃ |
|
工作温度 |
60%RH 或更高 |
|
电气参灵敏: |
|
|
额定电压 |
240VAC/DC |
|
额定电流 |
每路2A |
|
耐压强度 |
每路≥500V@50Hz |
|
绝缘电阻 |
500MΩ@ 500VDC |
|
电气噪音 |
≤8mΩ |
|
机械参数: |
|
|
接触材质l |
金对金 |
|
导线规格 |
AWG28或AWG30 UL认证 |
|
导线长度 |
标准品250mm |
|
帽套材质 |
金属 |
|
力矩 |
≤0.15 g·m(仅供参考) |
|
防护等级 |
IP54 或更高 |
客户提供定制需求--量身定做高清旋转接头确定旋转接头方案--确定签订合作合同--快递物流完成订单--售后跟踪服务
