JSR-FO-MJX系列光纤滑环

  • 产品简介:MJX 系列微型光纤旋转接头(光纤滑环)(FORJS)是最小和最轻的,具有极低的插损和很好的回损特性。它们非常坚实,防水防油,可在恶劣环境下工作(参见左图)。
  • 订购热线:0755-33686808
  • 产品详情

  • 联系我们

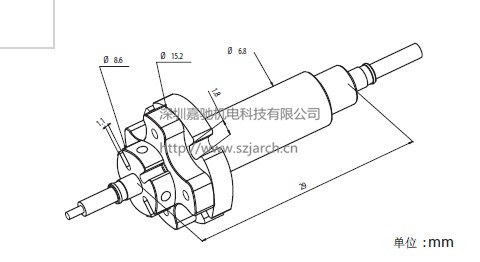

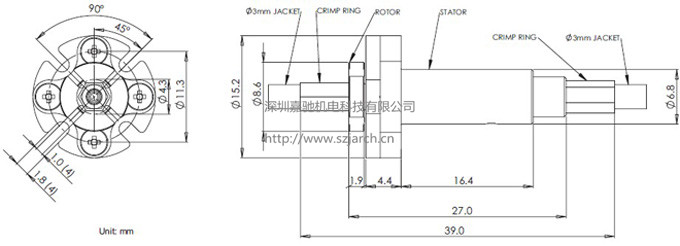

  • 产品尺寸图

  • 安装说明

  • 选型说明

    1、使用光进行信号传输,无电磁泄漏。

    2、密封性好。

    3、抗电磁干扰

    4、无接触传输,无磨损。

    5、寿命长,可达1000万转。

    6、无摩擦,可在易燃易爆的环境中使用。

    7、传输带宽远远大于电连接器,与波分复用器配合使用,更可以成倍提高带宽。

    8、能在极端恶劣的自然环境下使用。

    9、高磁电流干扰的情况下,也能正常的工作。

    1)海底机器人与控制船之间的信号传输

    2)雷达天线和车载信号处理系统之间的信号传输

    3)战车的旋转塔台与车体内控制台之间的信号传输

    4)焊接机器人与控制台之间的信号传输

    5)远程机械的输入输出设备与控制之间的信号传输

    6)台之间的连接及航天器跟踪

    7)光电经纬仪

    8)物料传输系统





    参数

    数值

    参数

    光纤滑环数值

    波长

    650mm-1650mm

    插入损耗

    <2 dB (typical: <0.5 dB)

    插损偏差

    <+/-0.25 dB (typical: +/-0.15 dB)

    回波损耗

    >40 dB (typical: 45 dB, 23 C), >50 dB (MJXA)

    最大转速

    2000rpm

    压力补偿

    1,000 psi (model RPC for higher pressure)

    牵引力

    10 N (900 um buffer)

    开始扭矩

    <0.01 Nm

    寿

    2亿—4亿转

    允许最大光功率

    23dBm

    工作温度

    -40—+85

    存贮温度

    -50—+85

    外壳材料

    不锈钢

    封装型式

    Pigtails on both ends

    光纤类型

    单模/多模3 mm 外护套

    连接器类型

    FC, SC, ST, SMA, or LC (and APC finishes)

    外形尺寸

    6.8mm(直径)×28mm

    重量

    10g

    振动

    MIL-STD-167-1A

    机械振动

    MIL-STD-810G

    IP等级

    IP 68 for all models









    嘉驰机电拥有资深的设计师团队,如果你要的产品上面没有,请点击:点击这里给我发消息 或致电: 0755-3368-6808
