JSR-FO-0112系列光纤旋转接头

  • 产品简介:0112S系列光纤旋转接头(光纤滑环)(0112S)。对要求严格的单模光纤系统有非常好的回损特性(>55dB 或>60dB),器件内部不充油,初始力矩更低,所以转速很高。不锈钢结构和陶瓷球使器件更坚实、精确、稳定。MJP系列光纤旋转接头(光纤滑环)(0112S)它能保证器件围绕光纤轴旋转时光信号不中断。MJP可以采用用户提供的特殊光纤。
  • 订购热线:0755-33686808
  • 产品详情

  • 联系我们

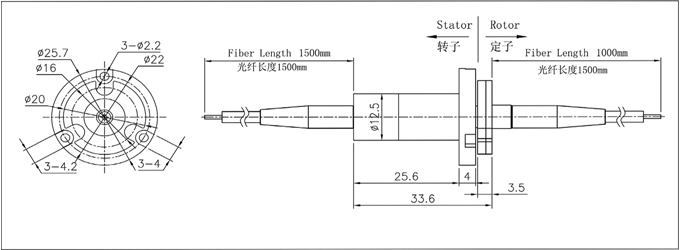

  • 产品尺寸图

  • 安装说明

  • 选型说明

    1、无接触传输,无磨损。

    2、无摩擦,可在易燃易爆的环境中使用。

    3、使用光进行信号传输,无电磁泄漏。

    4、寿命长,可达5000万转。

    5、高磁电流干扰的情况下,也能正常的工作。

    6、传输带宽远远大于电连接器,与波分复用器配合使用,更可以成倍提高带宽。

    7、密封性好。

    8、能在极端恶劣的自然环境下使用。

    9、抗电磁干扰



    1)远程机械的输入输出设备与控制之间的信号传输

    2)台之间的连接及航天器跟踪

    3)光电经纬仪

    4)焊接机器人与控制台之间的信号传输

    5)物料传输系统

    6)雷达天线和车载信号处理系统之间的信号传输

    7)海底机器人与控制船之间的信号传输

    8)战车的旋转塔台与车体内控制台之间的信号传输













    参数

    数值

    参数

    光纤滑环数值

    波长

    1310/850 nm or 1310/1550 nm

    插入损耗

    <1.5dB/channel 1,

    插损偏差

    <0.5 dB/channel 1, <0.5 dB/channel 2

    回波损耗

    >45dB

    亮度干扰

    >50 dB

    最大转速

    2000rpm

    牵引力

    10N

    开始扭矩

    <0.5 Nm

    寿 命

    1亿—2亿转

    允许最大光功率

    23dBm

    工作温度

    -20 to 65 C

    存贮温度

    -25 to 75 C

    外壳材料

    不锈钢

    封装型式

    两端尾纤

    光纤类型

    多模3 mm 外护套

    连接器类型

    FC, SC, ST, SMA, MURJ, or LC

    外形尺寸

    请看以上图纸

    重量

    550g

    振动

    MIL-STD-167-1A

    机械振动

    MIL-STD-810G

    IP等级

    IP 60









    嘉驰机电拥有资深的设计师团队,如果你要的产品上面没有,请点击:点击这里给我发消息 或致电: 0755-3368-6808
