JSR-FE0607系列光电组合导电滑环

  • 产品简介:光电混合旋转组合滑环是由能传输动力电源、控制信号电源、仪表及计算机自动控制所需的微电量信号的导电滑环和传输多模单模光纤信号的光滑环组合一起的滑环,能解决同时解决360°旋转的光信号和电信号传输问题。适合应用在需要无限制的,连续或断续旋转,同时又需要从固定位置到旋转位置传送大容量数据、信号的场所,能改善机械性能,简化系统操作,避免因活动关节的旋转对出光纤的损害。可以与传统的电子汇流环配合使用,作成光电混合汇流环,传送功率和高速数据。可以定制各种满足方案的需求。
  • 订购热线:0755-33686808
  • 产品详情

  • 联系我们

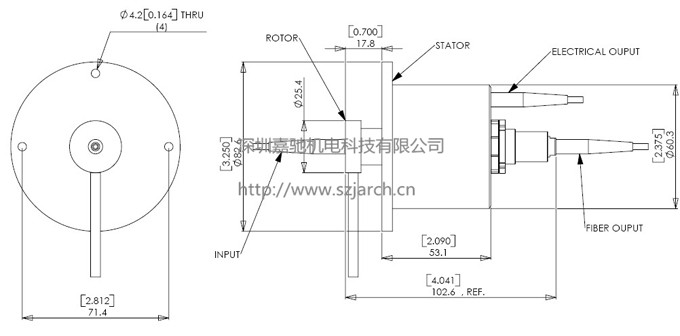

  • 产品尺寸图

  • 安装说明

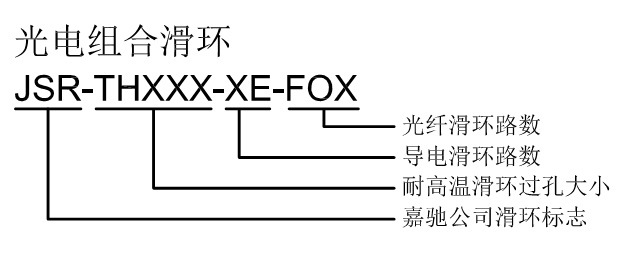

  • 选型说明



    贵金属接触保证超长工作寿命

    金-金触点,接触电阻极低

    兼容数据总线协议

    运转平滑

    低力矩

    结构紧凑

    多样化外形,支持更多安装要求

    支持信号,电源及其混合传输

    客户提供定制需求--量身定做滑环确定滑环方案--确定签订合作合同--快递物流完成订单--售后跟踪服务

    1、机器人

    2、物料输送系统

    3、车辆上的转动炮塔

    4、远程控制系统

    5、雷达天线

    6、光纤传感等转台(速率台)的高速视频、数字、模拟信号的传输和控制

    7、医疗系统

    8、视频监视系统

    9、保障国家或国际安全系统海底作业系统





    电气性能 Electrical Spec.

    可选项 Options

    额定电压

    380VAC

    可装配法兰盘

    Rating voltage

    380VAC

    Flange for set up

    额定电流

    5A/路、 10A/路、15A/路

    导线出口方向、长度可选

    Rating current

    5A /Ring,10A /Ring,15A /Ring

    The wire exit direction,length is optional

    绝缘电阻

    1000MΩ@500 VDC

    支持更多通路数:1-126路

    Insulation resistance

    1000MΩ@500VDC

    Can combine more circuits:1-126Ring

    耐压

    600VDC@50HZ

    支持更高额定电流和额定电压

    Dielectric strength

    600VDC@50Hz

    Higher voltage and current capacity

    电气噪音

    10mΩ @6VDC,50mA,5Rpm

    可选更高转速:1000转/分钟、2500转/分钟、5000转/分钟等

    Electrical noise

    10mΩ@6VDC,50mA, 5Rpm

    Higher rotational seed:1000Rpm、2500Rpm、5000Rpm

    机械性能 Mechanical Spec

    环境性能 Environment

    转速

    300转/分钟

    工作温度

    -40℃~+80℃

    Speed

    300Rpm

    Working temperature

    -40℃~+80℃

    扭矩

    100N.cm

    机械振动

    MIL-SID-810E

    Torque

    100N.cm

    Mechanical vibration

    MIL-SID-810E

    防护等级

    IP 54(可选IP68)

    环境湿度

    60%

    Seal class

    IP54 (IP68Options)

    Humidity

    10% to 90% RH non-condensing

    接触材料

    贵金属

    环保认证

    Lead Free, RoHS compliant

    Contact material

    Precious Metal

    Materials

    Lead Free,RoHS compliant

    导线规格

    12色1.0mm2Teflon高温线

    CE Certified

    YES

    Lead Wire

    12color 1.0mm2Teflon wire

    CE Certified

    YES

    设计寿命

    5000万转

    *滑环寿命由滑环工作转速,工作环境和工作温度等决定

    Life

    500million revolutions

    性能规格 Specification for FORJ

    波长范围 Wavelength range

    650-1650 nm

    插入损耗 Insertion loss

    <2dB (typical: <0.5 dB)

    回波损耗 Return loss

    >40dB (typical:45 dB,2323 C), >50 dB (MJXA)

    最大转速 Maximum speed.

    2000 rpm

    压力补偿 Pressure compensation

    1,000 psi (model RPC for higher pressure)

    拉拔强度 Pulling strength

    10 N (900 um buffer)

    预计寿命 Estimated life cycle

    200-400 million revolutions

    光波能量 Optical power handlin

    23 dBm

    工作温度 Working temperature

    -40 to 80 C

    储存温度 Storage temperature

    -50 to 85 C

    启动扭矩 Start up torque

    <0.1 Nm

    出线方式 Package style

    Pigtail or receptacles (FC, FC/APC, or ST)

    光纤类型 Fiber types

    Single or multimode w/3 mm jacke

    接头类型 Connector types

    FC, SC, ST, SMA, or LC (and APC finishes)

    壳体材料 Housing material

    Stainless steel

    产品重量 Weight

    ~50 g

    防护等级 IP rating

    IP 68 for all models

    客户提供定制需求--量身定做光电滑环确定滑环方案--确定签订合作合同--快递物流完成订单--售后跟踪服务





    嘉驰机电拥有资深的设计师团队,如果你要的产品上面没有,请点击:点击这里给我发消息 或致电: 0755-3368-6808



    光电导电滑环,光电滑环,光电组合滑环,光电旋转接头
