导电滑环的组成结构及分类

文章出处：深圳市嘉驰机电科技有限公司人气：-发表时间：2014-08-11 13:43:00

嘉驰机电的工程师们在设计滑环的时候，结合使用设备的不同，设计的滑环的结构也有很大不同：首先是LPC帽式导电滑环，还有LPT空心轴导电滑环、然后是LPS分离式导电滑环、最后是LPK盘式导电滑环等。

帽式导电滑环

先看到的是帽式滑环，从名字我们就可以想象的出，这个滑环的样子就像是一顶帽子。帽式滑环外形小巧，外面还带一个法盘，法盘上面会有几个孔来配合设备进行安装，一般帽式滑环都是通过外部固定，转动內轴的一种结构，帽式滑环不仅电阻低，而且寿命较长，运行起来也比较可靠，适合于传送微弱信号的小型旋转系统，广泛应用于球形闭路电视，医疗设备，机器人，电气设备，展览，显示等领域。当然了嘉驰的工程师们也可以根据客户的要求，专门设计定制这种类型的导电滑环。

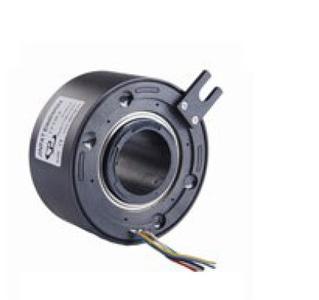

然后是空心轴导电滑环，其实中心带孔的导电滑环我们都统称于空心轴导电滑环，也可以叫过孔导电滑环，这类导电滑环的最高转动速度是以分钟来计算的，值得注意的是不推荐长时间的高速运转，不然会缩短这类导电滑环的使用寿命，如果一直超速运作，除了对使用寿命的影响之外，还会使传输信号的质量大打折扣，这样就更容易损坏滑环。过孔式导电滑环的应用范围非常的广泛，比如大型的风力发电设备，包装机械，大型的加工中心，医用的旋转器械手术工作台等。

分离式导电滑环的结构也并不简单，由分离的转子与接触刷组成，在这里面转子的部分自带有通孔用于装配传动轴，同时可以用插针代替导线接触，可以传输较大的流量，因为空间、成本、以及系统的限制，一个同类型的导电滑环并不能满足一个大型设备的运转，在这个时候我们就可以配合系统提供的接触刷和转子，应用与液压或者气压传动系统，可应用与仪表仪器，加工设备，医疗设备，军事，以及航天航空。

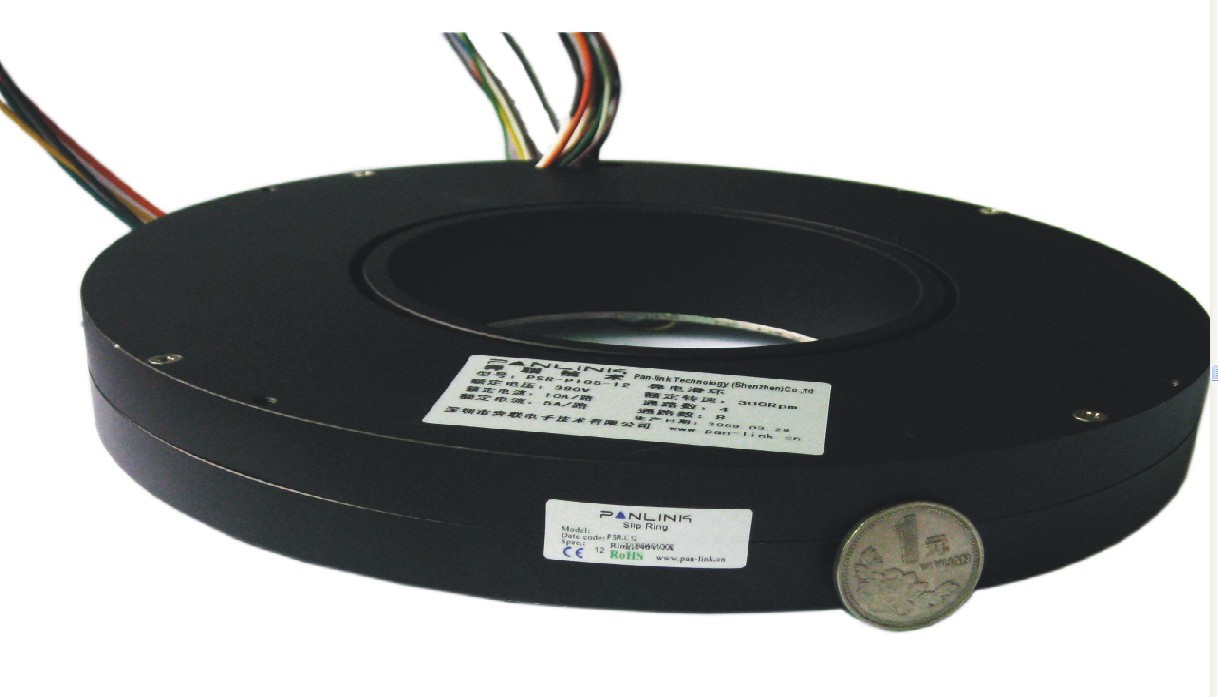

盘式导电滑环包括三个部分，定子、转子、以及弹片，弹片连结在定子上，另外一端和转子相接触，其实定子和转子上都设有安装孔，可以将这类盘式滑环安装在使用设备之上，转子上安装有导线，盘式导电滑环较大应用与在垂直方面有限制的设备，同时也可大大节约空间。

以上几种导电滑环都可根据使用设备机械的不同安装合适的滑环。

嘉驰机电拥有资深的设计师团队，如果你有产品需要，请点击: 或致电: 400-6688-287
